May phay CNC 3 truc ban phang

Hieu : OKK

Model: MCV-630

Nuoc SX: Nhat Ban

Nam SX: 1988

He dieu khien: Mitsubishi 335M

Thông số kỹ thuật (Specification Description)

Chiều dài bàn (Table Width):           1600mm

Chiều rộng bàn (Table Length):        760  mm

Tải trọng làm việc của bàn (Maximum Table Load)   3500 lbs

Hành trình trục X (X-Axis Travel)     1230mm

Hành trình trục Y (Y-Axis Travel)      630mm

Hành trình trục Z (Z-Axis Travel)     610mm

Tốc độ trục chinh Min- Spindle Speed: Minimum (RPM)      35 rpm

Tốc độ trục chinh - Maximum 6000 rpm

Đầu dao (Spindle Taper)                     BT50

Công suất động cơ trục chinh Main Motor (HP):       20 hp

Model: LC-20

Hệ điều khiển: OKUMA OSP5000

Nước sản xuất: Japan

Số lượng trục gia công: 2

Đường kính mâm cặp: 210 mm

Hành trình X: 160 mm

Hành trình Z: 520 mm

Trục phay (C): No

Tốc độ trục chính: 65-3500 rpm

Số dao dự trữ lớn nhất: 8 pcs

Thay dao tự động: Yes

Công suất động cơ trục chính: 22 kW

Trọng lượng máy: 5 tấn

Kích thước (DxRxC): 4.0x2.1x2.2 m

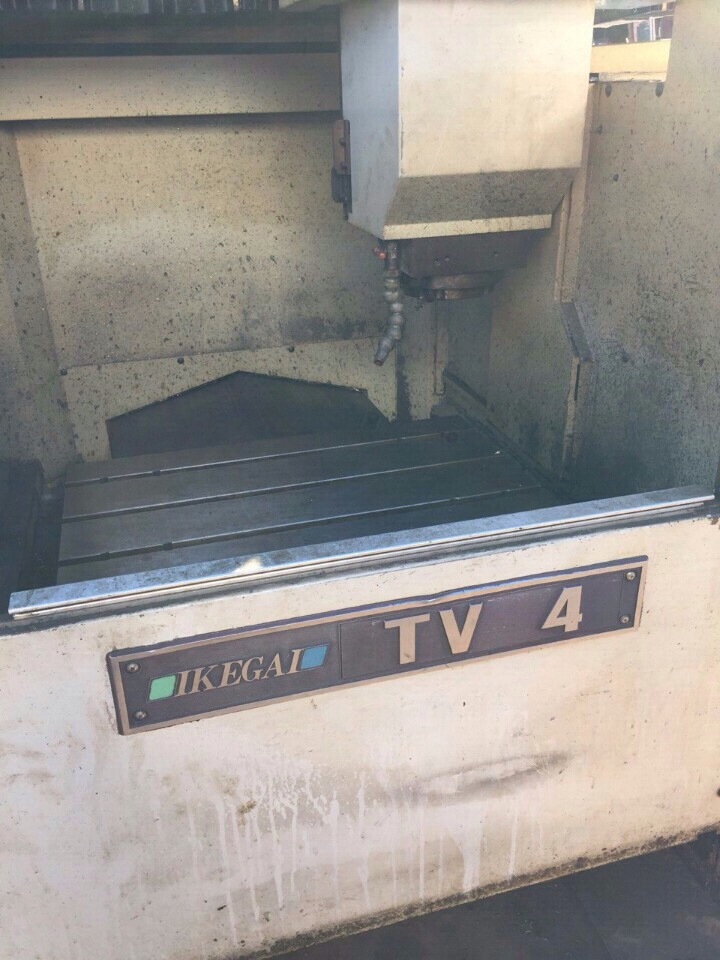

Model: TV4

Năm: 1987

Hệ điều khiển:  Fanuc OM

Nước sản xuất:  Japan

Số lượng trục:  3

Kích thước bàn:  700x420 mm

Hành trình X:  558 mm

Hành trình Y:  406 mm

Hành trình Z:  400 mm

Tốc độ trục chính:  100-6000 rpm

Số dao dự trữ lớn nhất:  16 pcs

Loại đầu dao:  BT40

Công suất động cơ trục chính:  5.5/3.7 kW

Trọng lượng máy:  4.5 tấn

HIỆU MÁY :MAKINO

MODEL : FNC 74 - A20

HỆ ĐIỀU HÀNH : FANUC 6M

KÍCH THƯỚC BÀN : 900x500mm

HÀNH TRÌNH X/Y/Z : 700/450/450 mm

TỐC ĐỘ TRỤC CHÍNH MAX : 5.000 Vòng/phút

SỐ Ổ DAO : 20 -BT40

NĂM SX : 1982

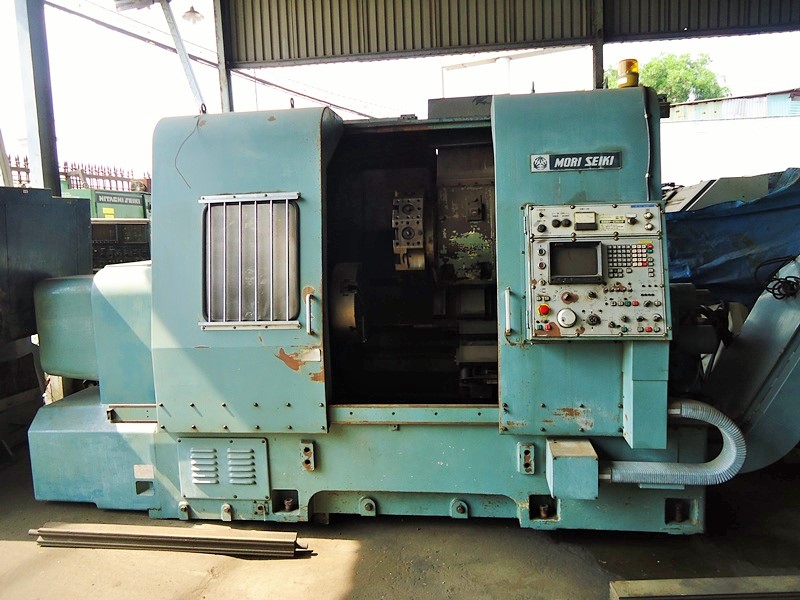

MÁY TIỆN CNC MORISEIKI

Model: SL-25B

Năm: 1995

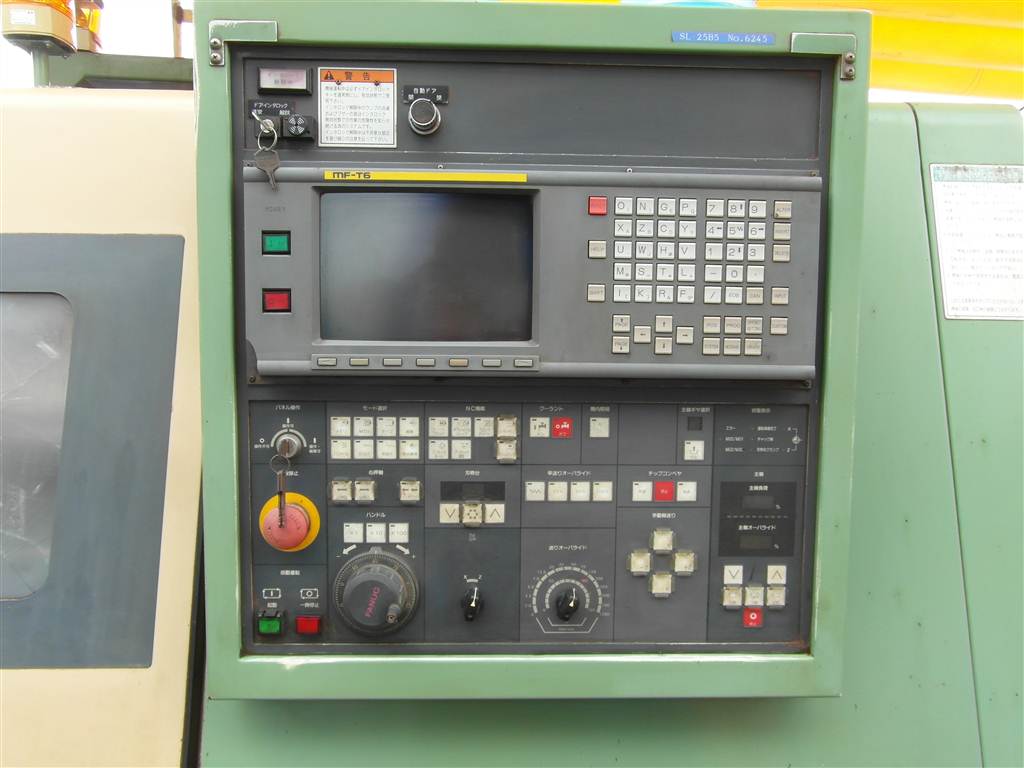

Hệ điều khiển: Fanuc MF-T6

Nước sản xuất: Japan

Số lượng trục gia công: 2

Đường kính mâm cặp: 250 mm

Đường kính tiện qua băng: 520 mm

Đường kính tiện qua bàn xa dao: 350 mm

Hành trình X: 160 mm

Hành trình Z: 1000 mm

Tốc độ trục chính: 35-3500 rpm

Số dao dự trữ lớn nhất: 10 pcs

Đường kính tiện tối đa: 260 mm

Chiều dài tiện tối đa: 530 mm

Công suất động cơ trục chính: 18.5/15 kW

Trọng lượng máy: 4.2 ton

Kích thước (DxRxC): 3.2x2.6x2.4 m

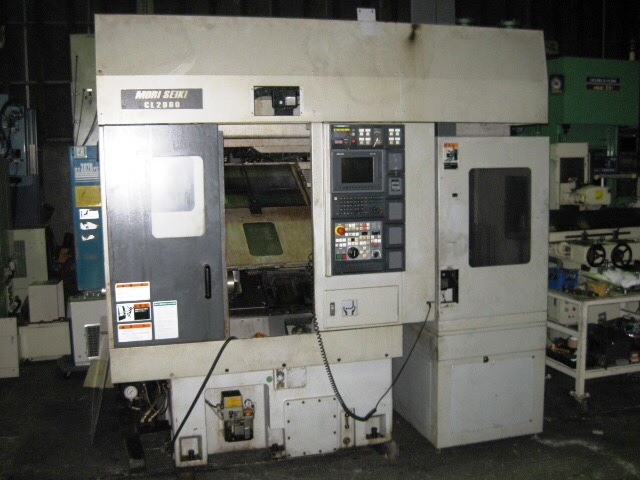

ID#: MORI SEIKI CL2000A

Model: CL2000A

Năm: 2002

Hệ điều khiển: MITSUBISHI MSC-805

Nước xuất xứ: JAPAN

Hãng sản xuất: MORI SEIKI

Số lượng trục gia công: 2

Đường kính mâm cặp: 200MM

Đường kính quay lớn nhất: 510MM

Hành trình X: 440MM

Hành Trình Z: 370MM

Tốc độ dịch chuyển trên trục X: 24.000MM/MIN

Tốc độ dịch chuyển trên trục Z: 24.000MM/MIN

Tốc độ trục chính: 4.500RPM

Số dao dự trữ lớn nhất: 10

Thời gian thay dao: 0,7SEC

Loại trục chính: A2-6

Thay dao tự động: có

Đường kính lỗ trục chính: 61MM

Điện áp sử dụng: 200V 3PHA 26KVA

Loại động cơ trục chính: AC

Công suất động cơ trục chính: 5,5/7,5KW

Trọng lượng máy: 3100KG

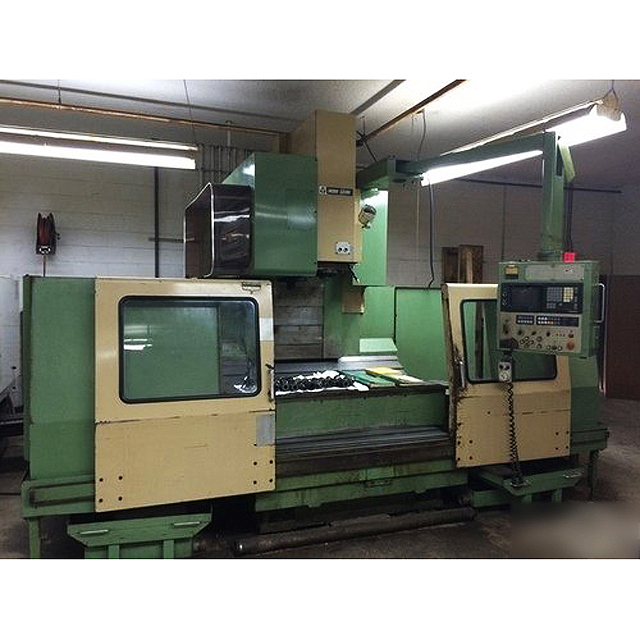

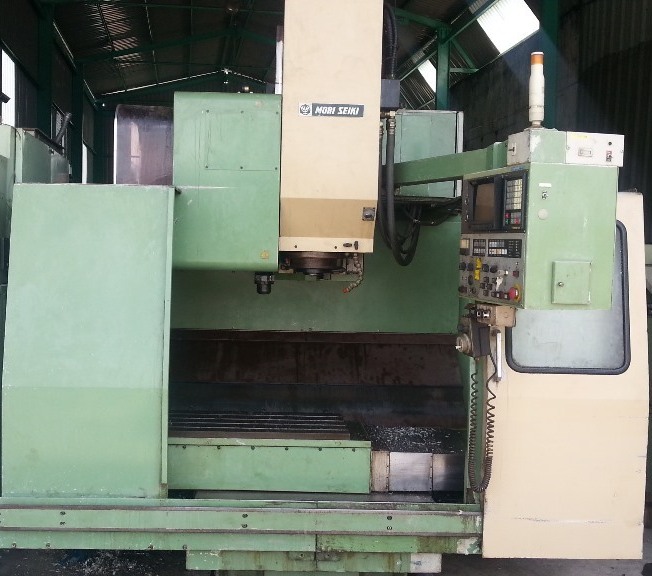

MÁY PHAY CNC MORISEIKI

Model: MV-40B

Năm:

Hệ điều khiển:

 Nước sản xuất: Japan

Hành trình X: 800 mm

Hành trình Y: 409 mm

Hành trình Z: 510 mm

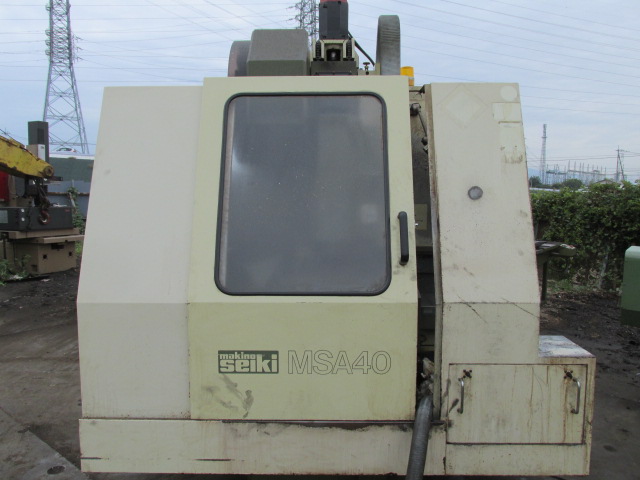

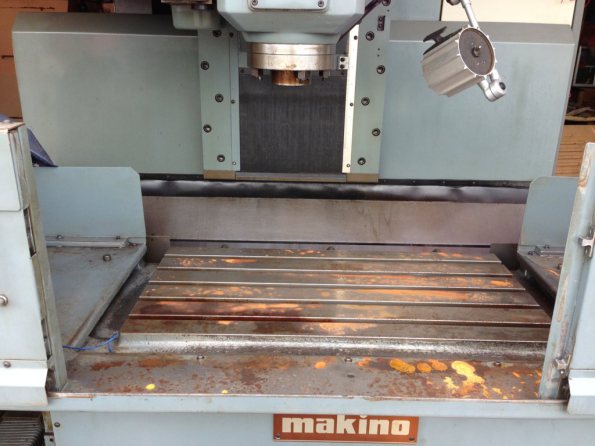

Hãng sản xuất : Makino

Model: MSA40

Xuất xứ: Japan

Kích thước máy:  2.8x2.3x2.5 m

Kích thước bàn máy:          800x450 mm

Tải trọng bàn(Kg):               300

Tốc độ trục chính(Vòng/phút):           15000

Hành trình dịch chuyển các trục XYZ (mm):   600 x 400 x 400

Động cơ trục chính(W):      5500

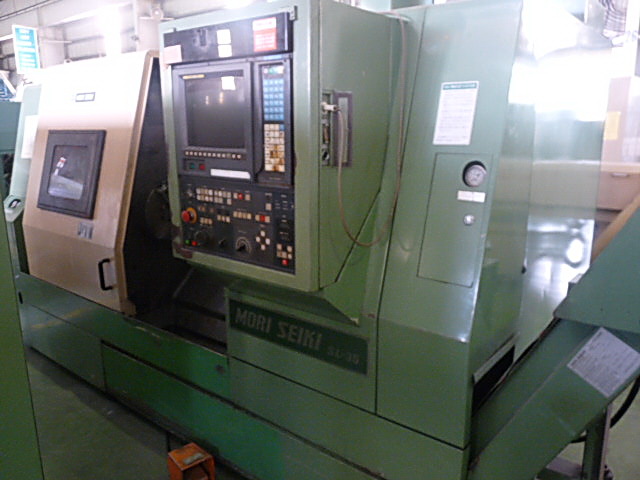

Model: SL-35B

Năm: 1990

Hệ điều khiển: Fanuc 15TF

Nước sản xuất: Japan

Số lượng trục gia công: 2

Đường kính mâm cặp: 370 mm

Hành trình X: 238 mm

Hành trình Z: 780 mm

Tốc độ trục chính: 25~2500 rpm

Số dao dự trữ lớn nhất: 10 pcs

Thay dao tự động: Yes

Công suất động cơ trục chính: 18.5/22 kW

Trọng lượng máy: 7 ton

Kích thước (DxRxC): 3.7x1.9x2.4 m
